Пластинка, игла, картридж и тонарм — сложная резонансная система, от соотношения параметров которой звучание проигрывателя может меняться от хорошего — чистого, сбалансированного, прозрачного и вовлекающего к плохому — плоскому, невыразительному, глухому или, наоборот, слишком резкому.
Простые «ручные» способы настройки тонарма и картриджа были подробно описаны в этой статье. С помощью изложенных в ней рекомендаций можно добиться от своей вертушки очень приличного звучания, но прогресс не стоит на месте, и теперь появилась возможность выжать из проигрывателя винила еще больше — с помощью специальной программы AnalogMagik достичь абсолютного максимума.
Компьютерная настройка пока еще вызывает у многих корифеев винила скепсис. «Что такого может компьютер, чего я не могу добиться ушами?» - говорят они. Может, и еще как!
Дело в том, что основных параметров настройки довольно много: угол захода иглы, высота тонарма, вертикальный угол иглы по отношению к телу картриджа (SRA), азимут, угол VTA, прижимная сила, антискейтинг — и все эти параметры взаимосвязаны.
Возьмем прижимную силу. Казалось бы, достаточно посмотреть указанные в характеристиках картриджа значения, установить с помощью весов средний показатель и немножко подстроить на слух. Но соотношение прижимной силы и высоты тонарма напрямую влияет на SRA. Представим, что тонарм находится в идеальном положении по высоте и допустим, что в этом положении картридж с податливостью 18 идеально звучит с прижимной силой 1.4 гр. - рисунок 1. А теперь чуть опустим тонарм - прежняя прижимная сила станет избыточной. Она будет прогибать кантелевер таким образом, что угол SRA станет отрицательным - игла отклонится назад, и ее положение перестанет быть оптимальным - рисунок 2.

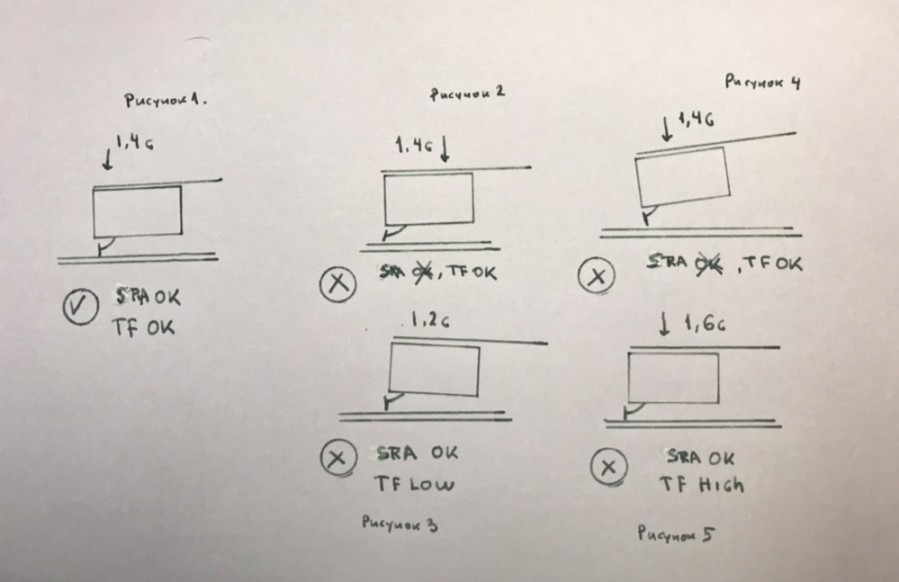

При таком положении тонарма картридж будет звучать лучше с прижимной силой 1.2 - меньший прижим станет меньше прогибать кантелевер, и угол SRA достигнет оптимального положения. Зато прижимная сила окажется для картриджа недостаточной, и он зазвучит менее глубоко и сбалансированно чем в самом первом случае - рисунок 3.
Если же тонарм чуть приподнять, то прижимная сила 1.4 окажется недостаточной, чтобы прогнуть кантелевер на нужную глубину, и угол SRА получится положительным - игла будет наклонена слишком вперед - рисунок 4. При таком положении тонарма достижение оптимального угла SRA возможно с увеличением прижимной силы, допустим, до 1.6 гр - рисунок 5. Но теперь картридж будет чуть перегружен, и мы снова не получим идеального соотношения, достигнутого в первом случае.
Выставляя прижимную силу по весам и на слух без предварительной оптимизации положения тонарма по высоте, вы все время будете получать конфигурацию, при которой "нос вылез, хвост увяз" - одна неточность будет уравновешивать другую — более слабый прижим станет исправлять угол SRA при слишком низком положении тонарма или более сильный прижим исправлять SRA при слишком высоком положении. Причем «слишком» в данном вопросе — буквально десятые доли миллиметра, и никакими шаблонами самого оптимального положения тонарма не добиться.
Картриджи имеют допущения в параметрах настройки и то тех пор, пока значения высота/прижим остаются в рамках дозволенного, можно получать удовлетворительное звучание, но лучшим оно будет при одном-единственном положении высоты тонарма и, соответственно, единственном значении прижимной силы. А ведь это всего два параметра из нескольких!
Минимальные отклонения трех-четырех параметров от абсолюта создают отрицательную синергию и далеко уводят картридж от идеальной настройки, способной раскрыть его полностью. Напротив, установка идеального значения для каждого параметра в отдельности, создает положительную синергию — картридж звучит настолько хорошо, насколько вообще способен, а любое минимальное отклонение любого из параметров разрушает достигнутый результат.
Добиться синергии «ручными» методами и на слух теоретически можно. Вероятность этого примерно такая же, как подбор пятизначного кода, две цифры которого известны, две - нет, а пятая находится в пределах четырех-пяти единиц. Вопрос в том, сколько это займет времени и сколько владельцев проигрывателей не поленятся тратить это время в кропотливой возне.
К счастью, в начале 2019 года появилось революционное решение — программа AnalogMagik. Комплект представляет из себя тестовый диск, флешку-ключ, без которой скаченная с официального сайта программа не запустится, и АЦП (аналогово-цифровой преобразователь) который приобретается отдельно. Лучше всего использовать модель, рекомендованную производителем.
Как это работает.
Программа устанавливается на компьютер, к которому через АЦП подключается проигрыватель винила. Лучше подключать напрямую, а не через фонокорректор, тк АЦП по сути является и фонокорректором тоже.

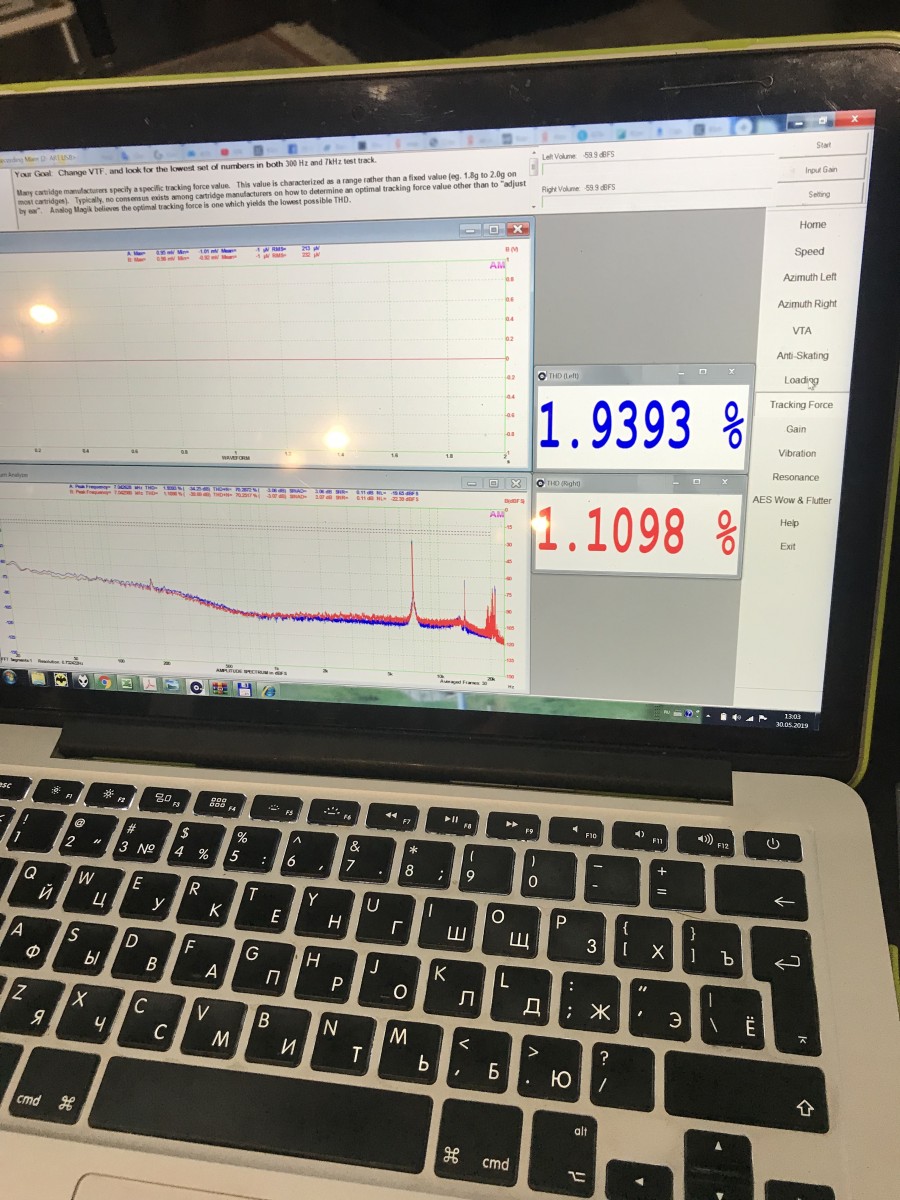

В управляющем окне появляются в порядке установленной очередности более десяти различных параметров - прижимная сила, азимут, антискейтинг, высота тонарма, резонансная частота и даже такой экзотический параметр, как вибрация. Один за другим воспроизводятся тестовые треки, и задача настройки — добиться, чтобы каждый параметр показал определенное числовое значение. Как правило, нужно получить наименьшее из возможных или две равных пары.
Шаг за шагом коридор настройки сужается, и в конечном итоге, все параметры складываются в синергию, в результате которой звучание картриджа преображается настолько, что кажется, будто заиграла голова на порядок более высокого класса.
ПО ССЫЛКЕ выложены несколько парных оцифровок, записанных в формате dsd. Для их воспроизведения можете скачать FOOBAR с предустановленным DSD плагином. Первый трек в каждой паре записан с проигрывателя, тонарм которого был отрегулирован обычным способом - по шаблонам. Второй трек - тонарм отрегулирован с помощью программы Analog Magik.
AnalogMagik является на сегодня лучшим способом настроить проигрыватель, и единственным недостатком программы является довольно высокая цена - 900 долларов за комплект с учетом отдельно приобретаемого АЦП (800 долларов программа и 100 долларов аналогово-цифровой преобразователь).
Hiendmusicru предоставляет возможность купить AnalogMagik на 10% дешевле или вызвать на дом специалиста-настройщика, который выполнит разовую настройку используя свой комплект. Последнее предложение действует только для Москвы и Санкт-Петербурга.
Для заказа комплекта AnalogMagik cо скидкой 10% или вызова настройщика пишите по адресу:
hiendmusicru@gmail.com с пометкой в теме письма AnalogMagik
